Платформа для крупнотоннажных контейнеров (мод. 13-9007)

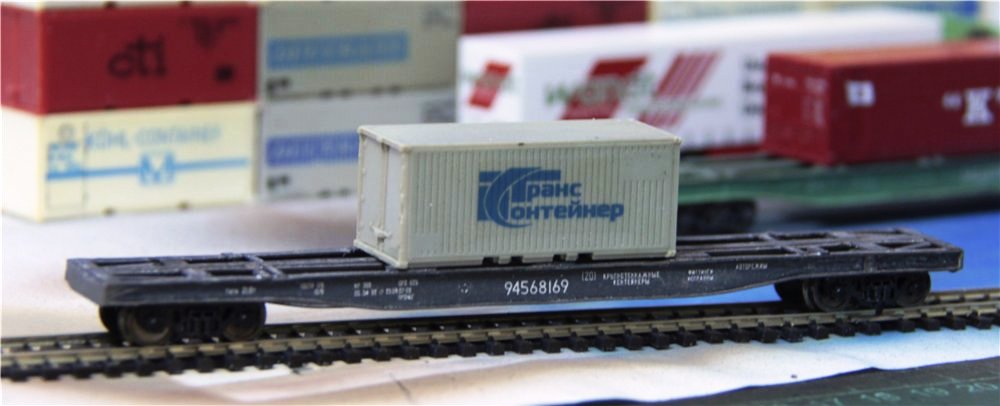

Кадр 1. Модель платформы с одним 20-футовым контейнером от

Кадр 1. Модель платформы с одним 20-футовым контейнером от "Пересвета".

Фото: К.Виноградов

Кадр 2. Прототип: платформа для перевозки контейнеров мод. 13-9007 с тремя 20-футовыми контейнерами.

Кадр 2. Прототип: платформа для перевозки контейнеров мод. 13-9007 с тремя 20-футовыми контейнерами.

Фото: Меланж

Разновидности: платформы с настилом и без настила; разные номера; окраска

Эпоха: V

Принадлежность: РЖД

Фирма-производитель: Гладков В.

Год начала производства: 2014

Описание модели

Модель удлинённой платформы - авторская работа московского моделиста Василия Гладкова, выполненная в виде неокрашенного корпуса (полистирол). Использованы отдельные серийные детали производства фирмы "Пересвет" (тележки, сцепные устройства,тормозное оборудование). Установка травленых деталей, окраска и номера выполнены Кириллом Виноградовым (СПб), в чьей коллекции и находится модель.

Известен и другой вариант подобной платформы, отличающийся отсутствием настила.

Другие модели подобных прототипов:

- от "МоделисТТ" (малая серия);

- от О.Балакина;

- от К.Лукманова.

Описание прототипа

Современная платформа увеличенной длины (мод. 13-9007) предназначена для перевозки трех 20-футовых контейнеров (или один 20-футовый + один 40-футовый). На платформе устаовлены 20 опрокидывающихся упоров для крепления контейнеровю Максимальная грузоподъёмность - 68 т, конструкционная скорость - 120 км/ч. Габарит 0-ВМ (01-Т). Производитель - ПО "Абаканвагонмаш".

Фотогалерея

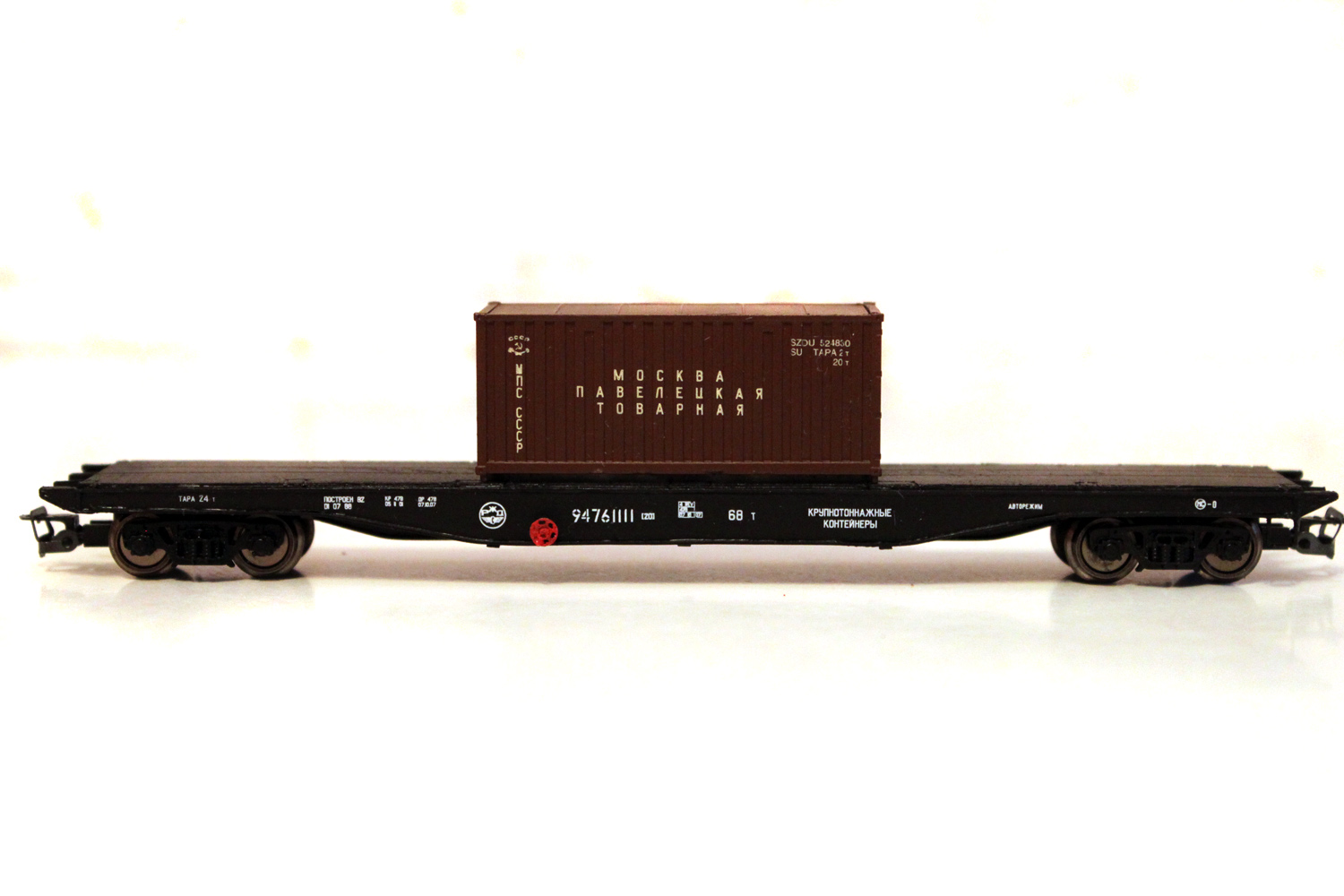

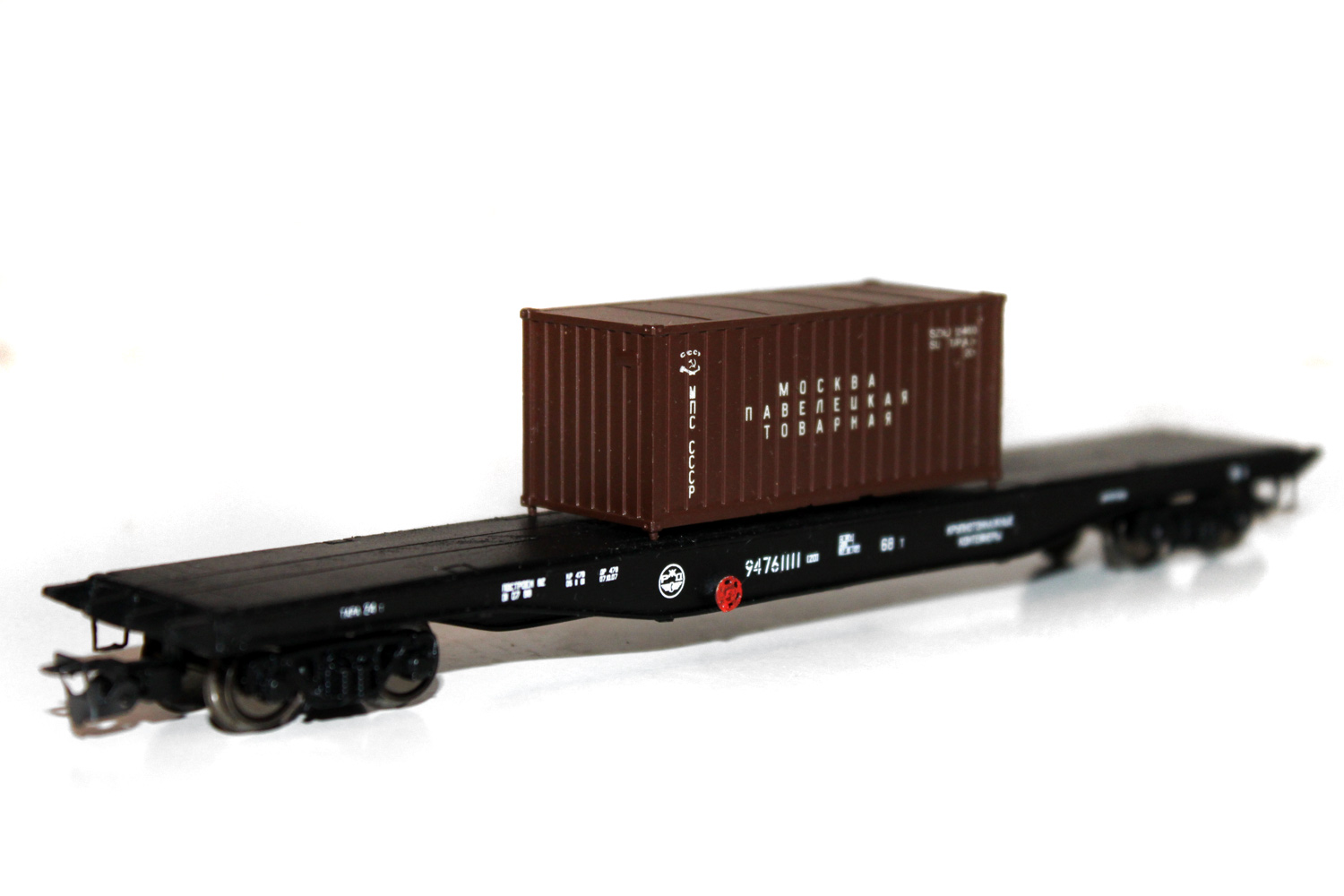

Кадр 3. Модель.

Кадр 3. Модель.

Фото: К.Виноградов

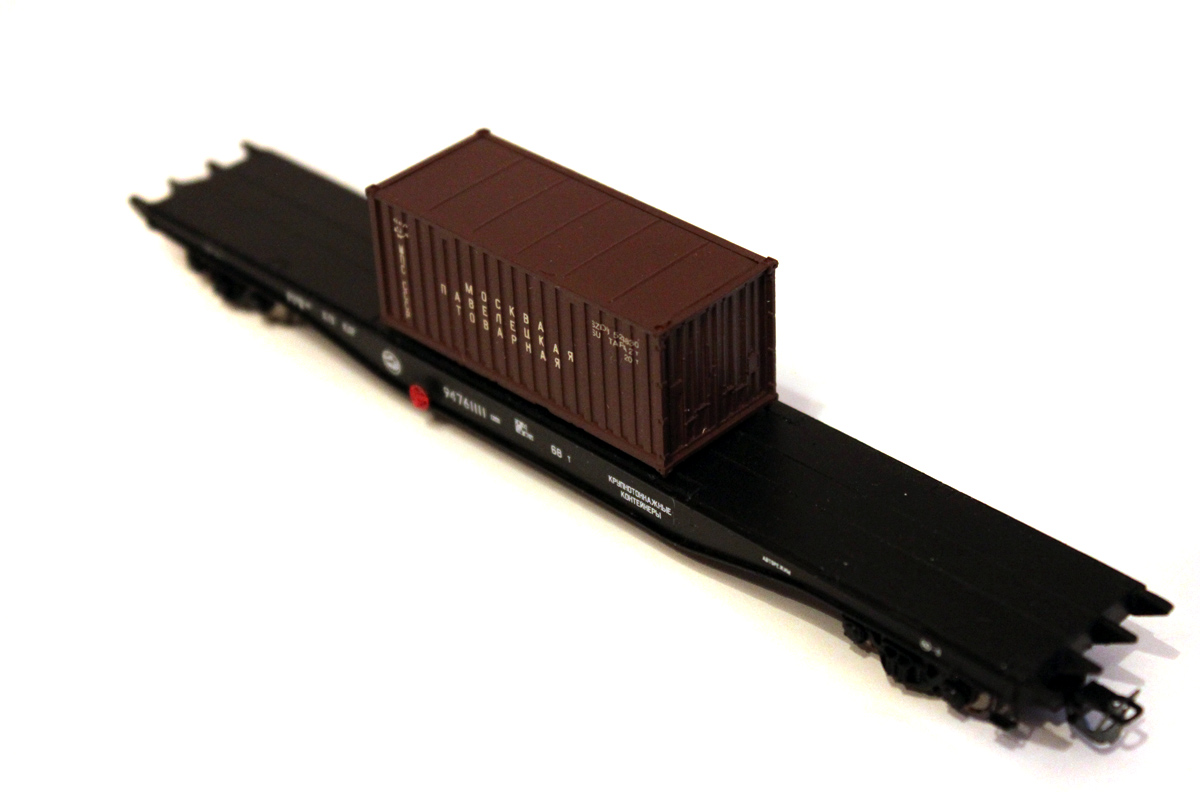

Кадр 4. Модель.

Кадр 4. Модель.

Фото: К.Виноградов

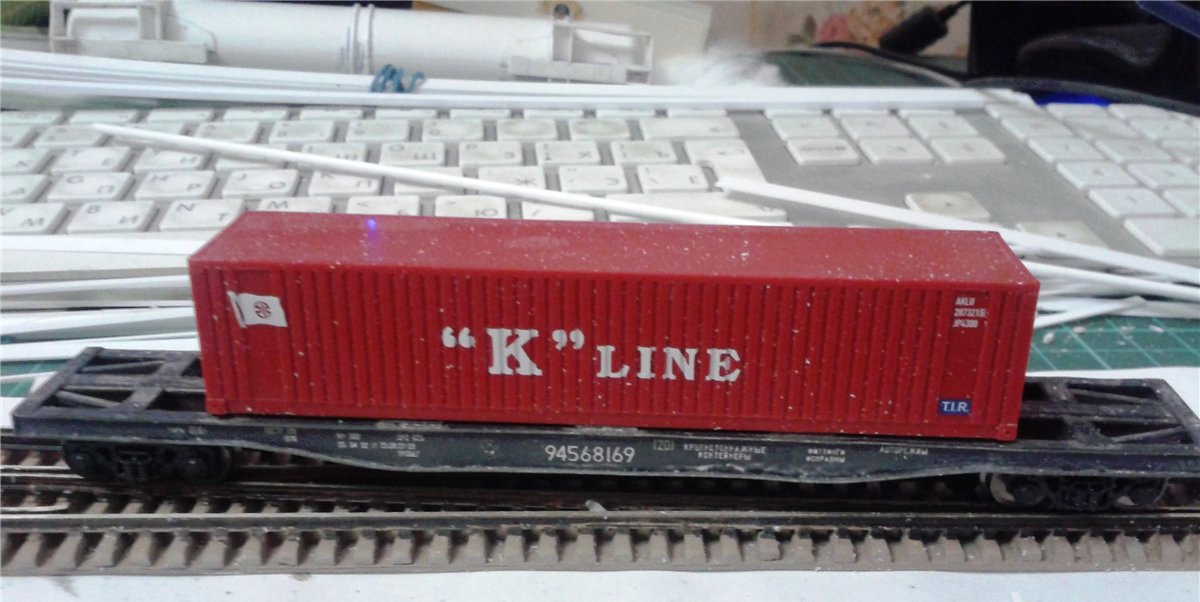

Кадр 5. Другой вариант модели (без настила) с 20-футовым контейнером.

Кадр 5. Другой вариант модели (без настила) с 20-футовым контейнером.

Фото: В.Гладков

Кадр 6. Та же модель с 40-футовым контейнером.

Кадр 6. Та же модель с 40-футовым контейнером.

Фото: В.Гладков
